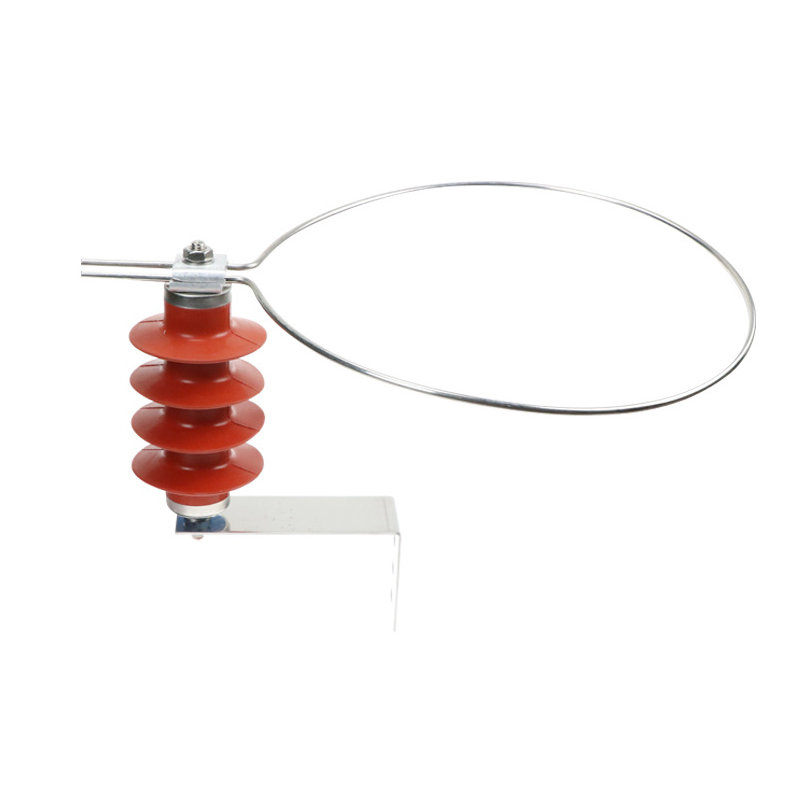

YH(HY)5CX1-12

概述

　　避雷器是电力系统种种电气装备(变压器、电抗器、电容器、发电机、电念头、PT、CT、断路器、接触器等)绝缘配合的基础，由避雷器的；ば阅苋范ǖ缌ο低乘械缙氨傅哪谕饩抵副(短时工频耐压、雷电攻击耐压和操作攻击耐压等)。

　　金属氧化物避雷器，俗称“氧化锌避雷器”，是二十世纪八十年月由美、日等国家最先在国际上普及推广的新一代避雷器，是通例避雷器中最先进的产品。我国自八十年月中期周全引进该项手艺后，通过多年实践消化，现在各专业避雷器厂的交流避雷器性能与美、日、西欧等国的最先进产品差别平分秋色，真正抵达了国标所有要求的产品也可以知足国际IEC标准的要求。

　　该产品核事情元件接纳以氧化锌为主的多元金属氧化物粉末烧制，具有优异的非线性伏-安特征，陡波响应快，通流容量大。有间隙产品接纳自吹间隙，带均压照射结构，降低了放电的疏散性，攻击系数小。

　　复合绝缘外衣的接纳，顺应了国际电力产品小型化、清静化、免维护的生长趋势。高分子有机复合质料与古板的陶瓷和玻璃等无机质料相比，具有体积小、重量轻、耐腌臜免清扫、防爆防震。

型号及寄义

本产品型号界说完全执行JB/T8459-2006《避雷器产品型号体例要领》的划定，详细型号说明如下：

赢多多(中国区)官方网站入口

用途及执行标准

　　本产品使用于交流220kV及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过电压的幅值限制到划定的水平，是整个系统绝缘配合的基础装备。

　　同时，本产品不可用于限制谐振过电压，系统消谐需要接纳其它方法。本产品型号按JB/T8459-1996《避雷器产品型号体例要领》划定举行体例，无间隙产品执行GB11032-2000《交流无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确界说的主要参数及设置方法，按DL/T620-1997《交流电气装置的过电压；ず途蹬浜稀返囊笮拚葱。

使用情形条件

通例产品正常使用条件如下：

◆ 情形温度：不高于+40℃，不低于-40℃；

◆ 海拔高度：不凌驾3000m；

◆ 电源频率：50±2Hz；60±2Hz；

◆ 最大风速：35m/s；

◆ 免清扫条件：中等腌臜及以下地区；

◆ 对无间隙产品，恒久施加的工频电压不得凌驾避雷器一连运行电压；

◆ 对有间隙产品，装置点短时工频电压升高不得凌驾避雷器额定电压。

恒久使用于以下异常条件，避雷器需特殊制作，定货时应说明：

◆ 温度或海拔超标(高原、热带、寒带、全关闭柜用、靠近电炉等)；

◆ 使用情形保存严重潮气或侵蚀性气体杂质(水上、盐场、化工厂等)；

◆ 强紫外线辐射(高原、强日照干旱地区等)；

◆ 特重腌臜地区(矿山事人情、修建工地事人情等)。

手艺参数表(通例产品典范)

以下为通例避雷器的典范参数表，按电压品级从低到高排列，利便用户查找。

注：

每一种国标型号均可衍生数个型号的产品，限于篇幅，纷歧一列出，用户若有型号上的疑问可直接咨询我公司手艺部；

“系统标称电压”栏中，带*的数据，为电机；だ啾芾灼鞫杂Φ牡缁疃ǖ缪；“工频放电电压”栏中，带*的数据，为110kV以上高压避雷器工频耐受电压有用值；

由于用途和电压品级较多，未特殊指明避雷器30/60操作攻击残压所对应的攻击电流值；绝大大都产品可配套脱离器、计数器等配件，配脱离器加“L”，配计数器在型号后加“J”。

电压品级	使用场合	系统标称电压（kV）有用值	避雷器国标型号	避雷器额定电压（kV）有用值	无间隙避雷器			有间隙避雷器		残压（k）峰值（不大于）				2000u方波通流容量（A）	4/10大电流耐受能（kA）
电压品级	使用场合	系统标称电压（kV）有用值	避雷器国标型号	避雷器额定电压（kV）有用值	避雷器一连运行电压（kV）有用值	直流1mA参考（kV）不小于	0.75倍直流参考电压下最大走漏（A）	工频放电电压kV）有用值不小于	1.2/50攻击放电电压（kV）峰值不大于	最大导电电流（uA）	8/20雷电攻击下	30/60操作攻击电流	1/4陡坡攻击流	2000u方波通流容量（A）	4/10大电流耐受能（kA）
低压	配电型	0.22	YH1.5W-0.28/13	0.28	0.24	0.6	50	-	-	-	1.3	-	-	75	25
低压	配电型	0.38	YH1.5W-0.5/2.6	0.5	0.42	1.2	50	-	-	-	2.6	-	-	75	25
低压	电机型	0.66*	YH2.5WD-1.3/3.6	1.3	0.95	1.8	50	-	-	-	3.6	-	-	200	40
低压	电机型	1.14*	YH2.5WD -2.6/7.2	2.6	1.9	3.6	50	-	-	-	7.2	-	-	200	40
3kV	配电型	3	YH5WS-3.8/15	3.8	2.0	7.5	50	-	-	-	15.0	12.8	17.3	75	40
3	配电型	3	YH5WS-5/15	5	4.0	7.5	50	-	-	-	15.0	12.8	17.3	75	40
3	配电型	3	YH5CS-3.8/13.5	3.8	-	-	-	9.0	13.5	20	13.5	11.4	15.0	75	40
3	电站型	3	YH5WZ-3.8/13.5	3.8	2.0	7.2	50	-	-	-	13.5	11.5	15.5	200	65
3	电站型	3	YH5WZ-5/13.5	5	4.0	7.2	50	-	-	-	13.5	11.5	15.5	200	65
3	电站型	3	YH5CZ-3.8/12.0	3.8	-	-	-	8.0	12.0	20	12.0	10.2	13.5	200	65
3	电容型	3	YH5WR-3.8/13.5	3.8	2.0	7.2	50	-	-	-	13.5	10.5	-	400	65
3	电容型	3	YH5WR-5/13.5	5	4.0	7.2	50	-	-	-	13.5	10.5	-	400	65
3	电容型	3	YH5CR-3.8/12.0	3.8	-	-	-	8.0	12.0	20	12.0	9.6	-	400	65
3	发电机型	3.15*	YH5WD-3.8/9.5	3.8	2.0	5.7	50	-	-	-	9.5	7.6	10.7	400	65
3	发电机型	3.15*	YH5WD-4/9.5	4	3.15	5.7	50	-	-	-	9.5	7.6	10.7	400	65
3	发电机型	3.15*	YH5CD-3.8/8.6	3.8	-	-	-	7.5	8.6	20	8.6	6.9	9.8	400	65
3	电念头型	3.15*	YH2.5WD-3.8/9.5	3.8	2.0	5.7	50	-	-	-	9.5	7.6	10.7	200	65
3	电念头型	3.15*	YH2.5WD-4/9.5	4	3.15	5.7	50	-	-	-	9.5	7.6	10.7	200	65
3	电念头型	3.15*	YH2.5CD-3.8/8.6	3.8	-	-	-	7.5	8.6	20	8.6	6.9	9.8	200	65
3	中性点型	3.15*	YH1.5W-2.4/6	2.4	19	3.4	50	-	-	-	6.0	5.0		200	65
6	配电型	6	YH5WS-7.6/30	7.6	4.0	15.0	50	-	-	-	30.0	25.6	34.6	75	40
6	配电型	6	YH5WS-10/30	10	8.0	15.0	50	-	-	-	30.0	25.6	34.6	75	40
6	配电型	6	YH5CS-7.6/27	7.6	-	-	-	16.0	27.0	20	27.0	22.5	30.0	75	40
6	电站型	6	YH5WZ-7.6/27	7.6	4.0	14.4	50	-	-	-	27.0	23.0	31.0	200	65
6	电站型	6	YH5WZ-10/27	10	8.0	14.4	50	-	-	-	27.0	23.0	31.0	200	65
6	电站型	6	YH5CZ-7.6/24	7.6	-	-	-	16.0	24.0	20	24.0	20.4	27.0	200	65
6	电容型	6	YH5WR-7.6/27	7.6	4.0	14.4	50	-	-	-	27.0	21.0		400	65
6	电容型	6	YH5WR-10/27	10	8.0	14.4	50	-	-	-	27.0	21.0		400	65
6	电容型	6	YH5CR-7.6/24	7.6	-	-	-	16.0	24.0	20	24.0	19.5		400	65
6	发电机型	6.3*	YH5WD-7.6/18.7	7.6	4.0	11.2	50	-	-	-	18.7	15.0	21.0	400	65
6	发电机型	6.3*	YH5WD-8/18.7	8	6.3	11.2	50	-	-	-	18.7	15.0	21.0	400	65
6	发电机型	6.3*	YH5CD-7.6/17	7.6	-	-	-	15.0	17.0	20	17.0	13.8	19.6	400	65
6	电念头型	6.3*	YH2.5WD-7.6/18.7	7.6	4.0	11.2	50	-	-	-	18.7	15.0	21.0	200	65
6	电念头型	6.3*	YH2.5WD-8/18.7	8	6.3	11.2	50	-	-	-	18.7	15.0	21.0	200	65
6	电念头型	6.3*	YH2.5CD-7.6/17	7.6	-	-	50	15.0	17.0	20	17.0	13.8	19.6	200	65
6	中性点型	6.3*	YH1.5W-4.8/12	4.8	3.8	6.8	-	-	-	-	12.0	10.0		200	65
10	配电型	10	YH5WS-12.7/50	12.7	6.6	25	50	-	-	-	50	42.5	57.5	75	40
10	配电型	10	YH5WS-17/50	17	13.6	25	50	-	-	-	50	42.5	57.5	75	40
10	配电型	10	YH5CS-12.7/45	12.7	-	-	-	26.0	45	20	45	38.4	51.0	75	40
10	电站型	10	YH5WZ-12.7/45	12.7	6.6	24	50	-	-	-	45	38.3	51.8	200	65
10	电站型	10	YH5WZ-17/45	17	13.6	24	50	-	-	-	45	38.3	51.8	200	65
10	电站型	10	YH5CZ-12.7/41	12.7	-	-	-	26.0	41	20	41	35.0	46.0	200	65
10	电容型	10	YH5WR-12.7/46	12.7	6.6	24	50	-	-	-	46	35.0	-	400	65
10	电容型	10	YH5WR-17/46	17	13.6	24	50	-	-	-	46	35.0	-	400	65
10	电容型	10	YH5CR-12.7/41	12.7	-	-	-	26.0	41	20	41	33.0	-	400	65
10	发电机	10.5*	YH5WD-12.7/31	12.7	6.6	18.6	50	-	-	-	31	25	34.7	400	65
10	发电机	10.5*	YH5WD-13.5/31	13.5	10.5	18.6	50	-	-	-	31	25	34.7	400	65
10	发电机	10.5*	YH5CD-12.7/28	12.7	-	-	-	25.0	28.0	20	28	22.5	32.0	400	65
10	发电机	13.8*	YH5WD-17.5/40	17.5	13.8	24.4	50	-	-	-	40.0	32.0	44.8	400	65
10	发电机	15.75*	YH5WD-20/45	20.0	15.75	28.0	50	-	-	-	45.0	36.0	50.4	400	65
10	发电机	18.0*	YH5WD-23/51	23.0	18.0	31.9	50	-	-	-	51.0	40.8	57.2	400	65
10	发电机	20.0*	YH5WD-25/56.2	25.0	20.0	35.4	50	-	-	-	56.2	45.0	62.9	400	65
10	电念头型	10.5*	YH2.5WD-12.7/31	12.7	6.6	18.6	50	-	-	-	31	25	34.7	200	65
10	电念头型	10.5*	YH2.5WD-13.5/31	13.5	10.5	18.6	50	-	-	-	31	25	34.7	200	65
10	电念头型	10.5*	YH2.5CD-12.7/28	12.7	-	-	-	25.0	28.0	20	28	22.5	32.0	200	65
10	中性点型	10.5*	YH1.5W-8/19	8	6.4	11.4	50	-	-	-	19.0	15.9	-	400	65
10	中性点型	13.8*	YH1.5W-10.5/23	10.5	8.4	14.9	50	-	-	-	23.0	19.2	-	400	65
10	中性点型	15.75*	YH1.5W-12/26	12	9.6	17.0	50	-	-	-	26.0	21.6	-	400	65
10	中性点型	18.0*	YH1.5W-13.7/29.2	13.7	11.0	19.5	50	-	-	-	29.2	24.3	-	400	65
10	中性点型	20.0*	YH1.5W-15.2/31.7	15.2	12.2	21.6	50	-	-	-	31.7	26.4	-	400	65
35	电站型	35	YH5WZ-51/134	51	40.8	73	50	-	-	-	134	114	154	400	65
35	电站型电站型	35	YH5WZ-42/134YH5CZ-42/124	42	23.4	73	50				134	114	154	400	65
35	电站型电站型	35	YH5WZ-42/134YH5CZ-42/124	42	-	-	-	80.0	124	20	124	100	143	400	65
35	电容型	35	YH5WR-51/134	51	40.8	73	50	-	-	-	134	105	-	400	65
35	电容型	35	YH5WR-42/134	42	23.4	73	50	-	-	-	134	105	-	400	65
35	电容型	35	YH5CR-42/124	42	-	-	-	80.0	124	20	124	100	-	400	65
35	线路型	35	YH5WX-51/134	51	40.8	73	50	-	-	-	134	114	154	400	65
35	线路型	35	YH5WX-54/150	54	43.2	77	50	-	-	-	150	128	169	400	65
35	线路型	35	YH5CX-42/120	42	-	-	-	80.0	120	20	120	100	138	400	65
35	线路型	35	YH5CX-42/150	42	-	-	-	80.0	150	20	150	128	169	400	65
35	中性点型	35	YH1.5W-30/80	30	24	44	50	-	-	-	80	67.5	-	400	65
66	电站型	66	YH5WZ-84/221	84	67.2	121	50	-	-	-	221	188	254	600	65
66	电站型	66	YH5WZ-90/235	90	72.5	130	50	-	-	-	235	201	270	600	65
66	电站型	66	YH10WZ-84/221	84	67.2	121	50	-	-	-	221	188	248	600	100
66	线路型	66	YH10WZ-90/235	90	72.5	130	50	-	-	-	235	201	264	600	100
66	线路型	66	YH5WX-96/250	96	75	140	50	-	-	-	250	213	288	600	65
66	线路型	66	YH5WX-96/275	96	75	154	50	-	-	-	275	234	316	600	65
110	电站型	110	YH5WZ-100/260	100	78	145	50	-	-	-	260	221	299	600	65
110	电站型	110	YH5WZ-102/266	102	79.6	148	50	-	-	-	266	226	305	600	65
110	电站型	110	YH5WZ-108/281	108	84	157	50	-	-	-	281	239	323	600	65
110	电站型	110	YH10WZ-100/260	100	78	145	50	-	-	-	260	221	291	600	100
110	电站型	110	YH10WZ-102/266	102	79.6	148	50	-	-	-	266	226	297	600	100
110	电站型	110	YH10WZ-108/281	108	84	157	50	-	-	-	281	239	315	600	100
110	线路型	110	YH5WX-108/281	108	84	157	50	-	-	-	281	239	323	600	65
110	线路型	110	YH5WX-108/309	108	84	173	50	-	-	-	309	263	348	600	65
110	线路型	110	YH10WX-108/281	108	84	157	50	-	-	-	281	239	315	600	100
110	线路型	110	YH10WX-108/309	108	84	173	50	-	-	-	309	263	348	600	100
110	线路型	110	YH5CX-90/260	90	-	130	50	170*	525*	-	260	-	292	400	65
110	线路型	110	YH10CX-90/260	90	-	130	50	170*	525*	-	260	-	292	600	100
110	线路型	110	YH10CX-96/280	96	-	140	50	170*	525*	-	280	-	314	600	100
110	线路型	110	YH10CX-102/296	102	-	148	50	170*	525*	-	296	-	332	600	100
110	中性点型	110	YH1.5W-60/144	60	48	85	50	-	-	-	144	135	-	400	65
110	中性点型	110	YH1.5W-72/186	72	58	103	50	-	-	-	186	174	-	400	65
220	电站型	220	YH10WZ-192/500	192	150	280	50	-	-	-	500	426	560	800	100
220	电站型	220	YH10WZ-200/520	200	156	290	50	-	-	-	520	442	582	800	100
220	电站型	220	YH10WZ-204/532	204	159	296	50	-	-	-	532	452	594	800	100
220	电站型	220	YH10WZ-216/562	216	168.5	314	50	-	-	-	562	478	630	800	100
220	线路型	220	YH10WX-216/562	216	168	314	50	-	-	-	562	478	630	600	100
220	线路型	220	YH10WX-216/618	216	168	346	50	-	-	-	618	526	693	600	100
220	线路型	220	YH10CX-185/520	180	-	260	50	340*	900*	-	520	-	584	600	100
220	线路型	220	YH10CX-192/560	192	-	280	50	340*	900*	-	560	-	628	600	100
220	线路型	220	YH10CX-204/592	204	-	296	50	340*	900*	-	592	-	664	600	100
220	中性点型	220	YH1.5W-144/320	144	116	205	50	-	-	-	320	299		600	65
27.5	铁道型	27.5	YH5WT-42/120	42	34	65	50	-	-	-	120	98	138	400	65
55	铁道型	55	YH5WT-84/240	84	68	130	50	-	-	-	240	276	276	400	65
