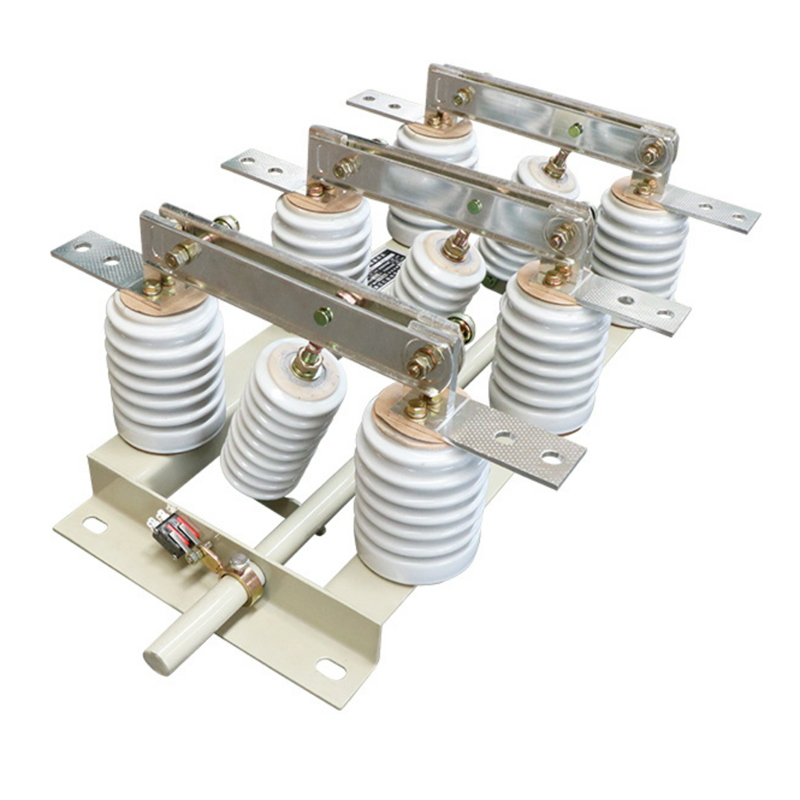

GN19-12 630 户内高压隔脱离关
概述
GN19-12型系列户内高压隔脱离关系高压开关装备，用于额定电压12kV，交流50Hz及以下电力系统中，配用CS6-1型人力操作机构，作为在有电压而无负载的情形下，分、合电路之用，亦有派生产品防污型、高原型的和加装带电显示装置等 。
型号及寄义
使用情形条件
◆ 海拔高度：不凌驾1000m ；
◆ 空气温度：-25℃ ~+40℃ ；
◆ 相对湿度：日平均值不大于95%，日平均值不大于90% ；
◆ 地动烈度：不凌驾8度 ；
◆ 装置场合：没有火灾、易燃、易爆、严重腌臜、化学侵蚀及强烈振动场合 。
主要手艺参数
|
型号 |
额定电压（kV） |
额定电压M |
4秒热稳固电流（kA） |
动稳固电流（kA） |
|
GN19-10（C）400-12.5 |
12 |
400 |
12.5 |
31.5 |
|
GN19-10（C）630-20 |
12 |
630 |
20 |
50 |
|
GN19-10（C）1000-31.5 |
12 |
1000 |
31.5 |
80 |
|
GN19-10（C）1250-40 |
12 |
1250 |
40 |
100 |
形状及装置尺寸(mm)
|
产品型号 |
A |
B |
D |
|
|
GN19-12/400 |
450 |
446 |
185 |
4-14×24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14×24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18×28 |
|
GN19-12C/400 |
420 |
690 |
185 |
4-14×24 |
|
GN19-12C/630 |
430 |
690 |
185 |
4-14×24 |
|
GN19-12C/1000/1250 |
470 |
745 |
196 |
4-18×28 |
本开关与CS6-1操作机构的第一种装置图
本开关与CS6-1操作机构的第二种装置图
